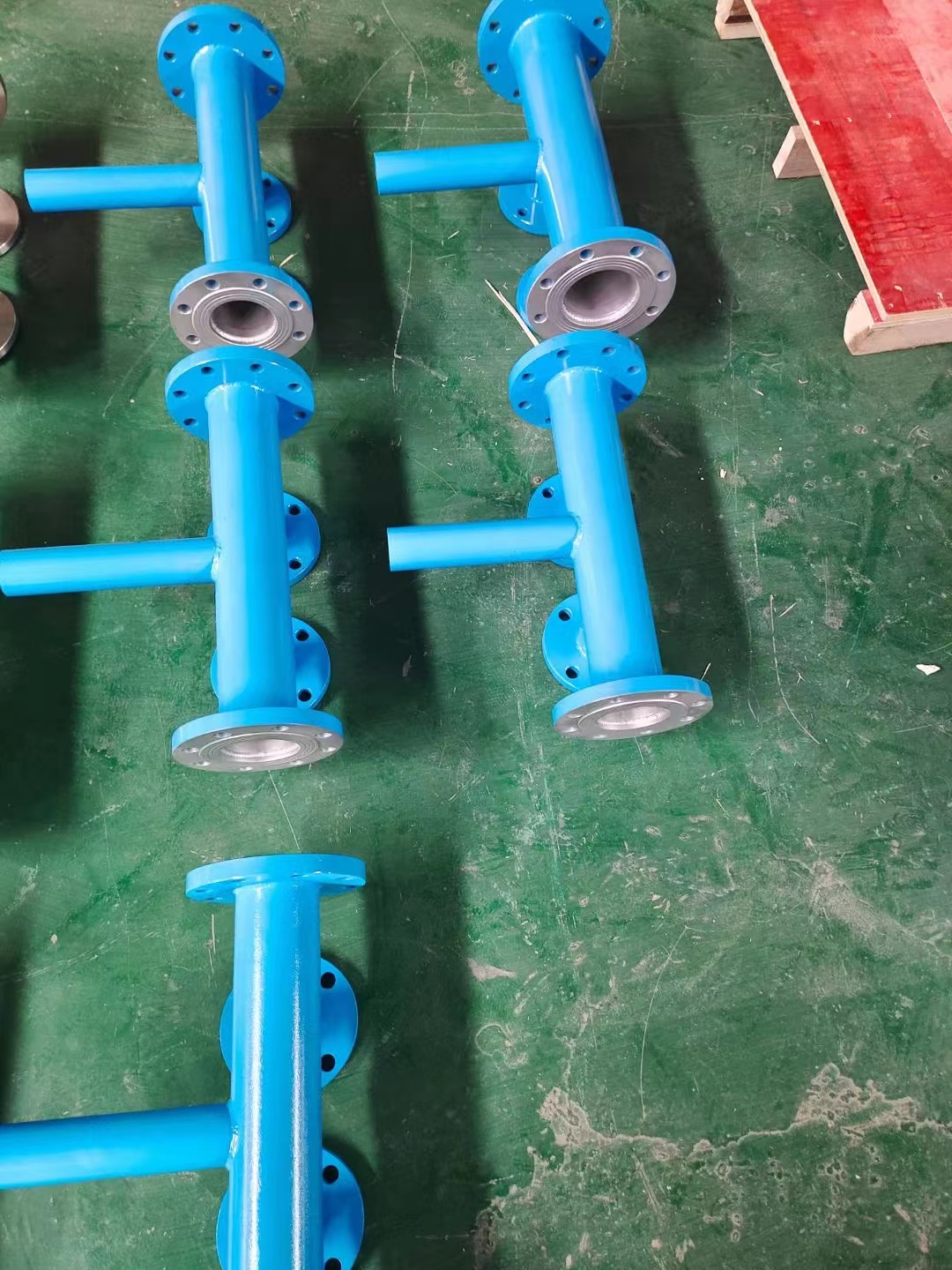

某煉鐵廠需要測量焦爐煤氣選擇楔形流量計，大躍儀表根據要求定制滿足客戶需求的楔形流量計，那么為什么選擇用楔形流量計呢：

       楔形流量計量程比寬，雷諾數適用范圍在300～106 之間，因而尤為適用于高黏度流體測量，如化工廠各種高粘度流體及污水；較臟污的氣體，如高爐煤氣、焦爐煤氣測量；也可進行蒸汽、天然氣等氣體測量。實際應用舉例如下：

       某煉鐵廠異地大修的3 號高爐(750m3)煤氣發生量和熱風爐用高爐煤氣(管道直徑為D1820×10mm 和D1420×10mm)均采用楔形流量計進行測量，根據二年多的使用情況看，數據十分穩定，取壓管從未堵塞。

       楔式流量計是利用帕努利原理，將截面成Ｖ形的楔塊放入工藝管道中而構成的一種新型節流裝置，通過楔塊產生差壓，當流體通過楔式流量計時，由于楔塊的節流作用，在楔塊前、后側會產生了一個與體積流量值成平方關系的差壓，該差壓正比于質量或體積流量。此差壓信號通過膜盒傳送到差壓變送器，差壓變送器通過計算就會得出與差壓成平方關系的4-20mA信號，經顯示屏或DCS即可顯示出流量值。楔塊一般安裝在管道的上部，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或黏稠液體及臟污介質順利通過，不會在節流件上游側產生滯流。對同一管徑，不同的楔比H/D（楔塊開口高度Ｈ和管道直徑Ｄ之比）可得到不同的典型流量范圍。

       楔形流量計特點：

       1）適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體;

       2）在很低的管道雷諾數情況下（甚至低至Re=500時），流量與差壓之間仍能保持平方根關系。而孔板流量計的可側量小雷諾數要比楔形流量計大得多;

       3）經單獨標定的楔形流量計有較高的測量度（高可達0.5%），未經標定的楔形流量計的度也可達3%左右;

       4）結構簡單，安裝、使用和維修方便;

       5）可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。
