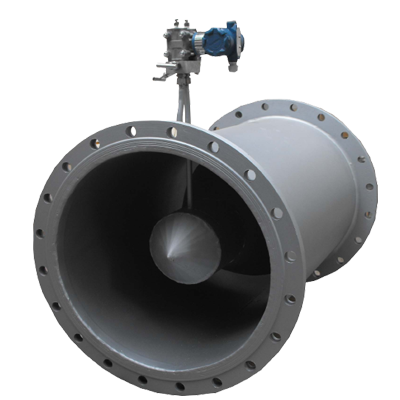

V錐型流量計是一款流量測量儀表，由V錐傳感器和差壓變送器組成的主要用于液體、氣體、蒸汽的流量測量，V錐型流量計分一體式與分體式兩種形式。
V錐型流量計的結構主要：由錐形流道、進口流管、出口流管、靜壓孔、壓力變送器等組成。
1.錐形流道：錐形流道是V錐流量計的核心部件，由上下兩個錐形臺面組成。它的作用是將流體流向上下兩個錐形臺面中心，形成一個高速的流束，然后通過不同的直徑的進口流管和出口流管，讓流體流出，從而實現流量的測量。
2.進口流管和出口流管：進口流管和出口流管分別連接錐形流道上下兩端。進口流管的直徑要比出口流管的直徑小，通過這種設計，可以讓流體在錐形流道中形成高速流束。出口流管的直徑要比進口流管大，讓流體通過錐形流道后，可以緩慢地擴散出來，從而減小流體的速度，降低壓力損失。
3.靜壓孔：靜壓孔是V錐流量計的一部分，主要用于測量流體的靜壓。靜壓孔一般安裝在進口流管、出口流管和錐形流道的壁面上。它的作用是測量錐形流道內的壓力，以確定流量的大小。
4.壓力變送器：壓力變送器是將靜壓信號轉換成電信號的裝置。它一般安裝在靜壓孔處，測量流體靜壓信號，并將其轉化成標準的電信號輸出。
V錐流量傳感器獨特的錐形節流的物理結構，不但擴大了介質流量的測量范圍，還具有流體整流的特殊構造。因此在工藝上直管段要求較低，完全不同于其他差壓式流量計，需要很長時間的直管段來流體展現。V錐流量傳感器繼承了傳統差壓式流量計穩定性好、通用性強的優點，并避免傳統差壓式流量計的局限性。
V錐型流量計特點：
1、具有良好的精度
2、具有較寬的量程比（10﹕1～15﹕1）
3、自整流功能，需要短的直管段（前1～3D后0～1D）。
4、自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、耐高溫、高壓、耐腐蝕、不怕震動。
7、可測流體的種類多（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、流量計結構設計是流體掃過型結構，不可能截留流體中夾帶的氣、液或固相污物,適用于臟污流體的流量測量，如焦?fàn)t煤氣，濕氣體等
9、無可動部件
10、當流體流經具有廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，不需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。
12、可測量介質：
氣體：水、天然氣、空氣、氧氣，氮氣、氫氣、甲烷、丙烯、煙氣、飽和蒸汽、過熱蒸汽等。
液體:水、油品、乳化液、純水、雙氧水、甘油、醉類、凈水、污水、各種腐蝕性介質等。
V錐型流量計技術參數：
| 性能 | 技術參數 |
| 公稱口徑 | DN15mm-2000mm |
| 測量介質 | 液體、氣體、蒸汽 |
| 介質溫度 | －200℃~+800℃ |
| 工作壓力 | 0～40MPa(有多個壓力等級可供選擇) |
| 精度等級 | 0.5級 |
| 表體材質 | 錐體材質為不銹鋼，管道、法蘭為碳鋼。（其它材質協議供貨） |
| 測量介質 | 可測臟污介質(焦?fàn)t煤氣、高爐煤氣、原料油、渣油等)；可測氣液兩相介質(濕氣、冷凝水等)； |
在選擇V錐型流量計時，需要一下幾個參數：
1.測量介質的類型
V錐流量計可用于測量氣體和液體的流量，但對于不同的介質，可能需要使用不同類型的V錐流量計。例如，對于蒸汽流量的測量，需要使用帶有冷卻器的V錐流量計，以避免溫度過高而導致測量誤差。
2.流量范圍
不同型號的V錐流量計有不同的流量范圍，需要根據實際需求選擇合適的型號。如果測量范圍太大，可能會影響測量精度。
3.流體粘度
V錐流量計對于流體的粘度要求較高，如果粘度過高，可能會影響測量精度。例如，對于含有固體顆粒的液體流量測量，需要使用帶有旋轉清洗機構的V錐流量計，以避免顆粒物堵塞管道。
4.測量精度
在選擇V錐型流量計時，需要根據實際需求選擇合適的精度等級。一般情況下，V錐流量計的測量精度可以達到0.5%。
V錐型流量計選型確認好以上參數，接下來以下幾個方面來進行選擇的。
1、連接方式：法蘭式、直接焊接式方管式、其它形式，訂貨時說明；
2、傳感器口徑：通常有15|DN15，25 |DN25，50 |DN50，65|DN65，80 | DN80，100 |DN100，S其它；
3、材質：S1|整體304，S2 管道，法蘭為碳鋼，錐體為304.，S3|整體316，Q其它材質
4、額定壓力：6額定壓力0.6MPa，10|額定壓力1.0MPa，16|額定壓力1.6MPa，25額定壓力2.5MPa，40額定壓力4.0MPa，420額定壓力42MPa；
5、取壓口形式：H承插口，J錐管螺紋1/2”NPT或ZG1/2”，P法蘭取壓，S其它；
6、密封面形式：RF 突面密封，MF|凹凸面密封，TG|椎槽面密封，RJ環連接面密封，Q其它方法；
7、連接附件：C常溫，H高溫，W臟污，S其它；
8、法蘭標準：GB國標，HG化工部標準，JB原機械部標準，Q其它標準。
V錐型流量計安裝注意事項：
V錐流量計即使在比較惡劣的條件下也能正常工作，但為了長期安全穩定的使用，在安裝時還是要注意以下幾點：
1、安裝場所沖擊與震動
V錐流量計出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。
2、安裝場所環境溫度條件
請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。
3、安裝場所環境空氣條件
V錐流量計應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。
V錐流量計有以下幾種安裝形式：
1、管道法蘭式：是指流量計兩端有安裝法蘭。與工藝管道兩端同規格的安裝法蘭（也稱用戶法蘭）連接，是比較常用的結構形式，適用的口徑（dn50mm～3000mm）。此種形式適用于節流裝置與差壓變送器分體安裝時選用，一般常用于測量蒸汽流量時使用，在測量其他高溫介質時也可以使用。
2、法蘭夾裝式：用于小口經流量計的安裝形式，每臺流量計玉工藝管道只需2片法蘭。法蘭與工藝管道焊接在一起，再把流量計夾裝在兩法蘭之間。此中安裝方法與渦街流量計（≤300mm）安裝方法相同。
3、小口徑一體化式：適用口徑≤dn40mm，介質溫度≤120℃的流體。該結構是把差壓變送器直接與塔形流量計組合成一個整體。二者之間無導壓管、取壓閥、三閥組。使安裝變的非常簡單（與渦街流量計安裝方法相同） 。差壓變送器調節零點時需要關閉工藝管道的閥門，就可以調零。
注意：此安裝方式，不能用于測量高溫介質的場合，是因為高溫介質會進入差壓變送器測量室內，損壞變送器測量膜片。
4、管道對焊式：是指塔形流量計與工藝管道無法蘭連接（流量計本體無法蘭），安裝時直接把流量計與工藝管道焊接在一起。該結構成本相對較低（減少4片法蘭的成本），屬于一次性安裝。一般用于較大口徑的場合。
5、常規流體一體化式：是指介質溫度≤120℃的流體，適用管徑：dn50～dn3000。生產廠家根據不同的流體和用戶要求，出廠時在流量計上為用戶焊接（或裝配）好閥門和三閥組。在現場安裝時由用戶把流量計與變送器組裝在一起即可。
6、蒸汽一體化式：是指測量蒸汽流量時，把變送器與塔形流量計組裝在一起，變送器與流量計之間要裝配我公司“蒸汽專用三閥組”部件，從而取消了導壓管并大大簡化了取壓結構。
7、液體防凍式：是指塔形流量計與變送器之間裝由我公司“液體專用隔離罐”，罐中裝有特殊介質，該介質能在較低的溫度下不凍結。此種安裝方式在測量液體時，特別在北方冬天室外環境比較低的情況下。往往變送器測量室種的液體容易凍結，損壞變送器。
8、方形管道法蘭式：是指工藝管道為方形管，而流量計測量管為圓形管道，二者通過一個特制的“方-圓”連接件進行連接。
