DYLD型夾持式電磁流量計根據法拉第電磁感應定律進行流量測量。
夾持式電磁流量計與法蘭式電磁流量計相似，夾持式電磁流量計主要通過管道上的法蘭夾持在介質運輸管道上，而法蘭式電磁流量計是自帶法蘭鏈接固定到管道上的。夾持式電磁流量計相對耐壓低，口徑范圍局限性大，口徑小、相對便宜。而法蘭式電磁流量計耐壓高、相對貴一些但是口徑范圍也更大，基本適用于10mm以上的所有小、中、大口徑管道。
電磁流量計的優點是壓損小，可測流量范圍大。適用的工業管徑范圍寬，輸出信號和被測流量呈線性，精確度較高，可測量電導率≥ 20μs/cm 的液體。
夾持型電磁流量計是一種高性能、高可靠性的電磁流量計，夾持型電磁流量計采用了新一代專用優質襯里技術，并使用特殊的鏡面拋光PFA襯里，尤其適用于對粘性紙漿和石膏漿的測量，其可拆卸電極使維護更加方便。
夾持式電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
夾持式電磁流量計優勢特點：
1、體積小巧，無連接法蘭，安裝維護更加簡單方便。
2、測量不受流體密度、粘度、濕度、壓力和導電率變化的影響。
3、測量管無阻礙活動部件、無壓損、直管段要求較低。
4、傳感器采用優質襯里技術，并使用特殊的鏡面拋光PFA襯里。
5、傳感器采用先進加工工藝，使儀表具有良好的抗負壓能力。
6、傳感器可帶可拆卸電極，使其維護更加方便。
7、智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。
8、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據。
9、安裝在管子上與標準成≤90°旋轉顯示屏改善了一體型流量計的可見度。
10、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
11、轉換器具有自診斷報警、空負載檢測報警、流量上下限報警及兩極流量值報警輸出等功能。
夾持式電磁流量計技術參數：
| 性能 | 技術參數 |
| 公稱通徑 | 10mm ～200mm |
| 精度 | 示值的±0.5%，可選示值的±0.3%或±0.2% |
| 介質溫度 | 一體型-10℃～+70℃，分離型-30℃～+170℃ |
| 環境溫度 | －20℃～+55℃ |
| 工作壓力 | ≤1.6MPa |
| 介質電導率 | ≥20μs/cm |
| 襯里 | PFA 、F46 、橡膠 |
| 電極材料 | 316L、HＢ、HC、鈦、鉭、鉑-銥合金 |
| 電極形式 | 內插式、外插式、或可拆卸式 |
| 安裝 | 一體型、分離型 |
| 外殼防護等級 | 傳感器IP65、可選IP68；轉換器IP6 |
1. 夾持式電磁流量計類型的選擇
夾持式電磁流量計按結構形式分為分體型和一體型兩種類型。選擇分體型還是一體型的基本原則是：當流量計在復雜環境條件下(如在高溫流體、爆炸性氣體及存在劇烈震動的場所和水有可能淹沒的場所等)使用時，應選用分體型構造。一般良好環境條件下可使用一體型電磁流量計。
2. 根據測量流體介質選擇
電磁流量計只能用來測量導電性液體，不能測量氣體、油品和有機化學品等非導電流體。對于電導率在20μS/cm以上的流體只要選擇一般類型儀表即可。對于電導率0.01μS/cm以上的液體、含有固體顆粒和纖維狀的漿液流體，可使用電容式電磁流量計。
3. 根據用途選擇流量計
電磁流量計根據用途分為潛水型、防爆型、衛生型、高壓型和一般型。潛水型一般用于明渠流量測量;防爆型用于可能具有可爆炸性氣體環境，如經常在煤礦、化工、油田等環境下使用;衛生型的特點是容易拆卸沖洗消毒，并可快速安裝，適用于食品、醫藥部門;高壓型用于鉆井循環泥漿、固井水泥漿、壓裂酸化工藝的鹽酸、采油工藝的高壓注水等液體流量的測量與控制;一般型用于除上述之外的一般用途。
4. 傳感器口徑選擇
電磁流量計的測量可以在很大范圍內連續調節。一般上限流速測量的調節范圍在0.3~10m/s，下限流速測量可在量程的10%甚至更低，推薦測量流速在1~5m/s，因此同一流量可用不同口徑的流量計測量。這樣，經濟流速可根據現場工藝管道口徑尺寸選擇儀表。特殊情況下可以通過選擇口徑，滿足用戶高精度測量的要求;或降低傳感器內流速，以減小流體對襯里的磨損;或提高傳感器內流速，以防止固體物的沉淀。
電磁流量計安裝注意事項：
1、水平和垂直流向時，電磁流量計應安裝在水平管道較低處和垂直向上處，避免安裝在管道的頂點和垂直向下處；
2、傾斜流向時，電磁流量計應安裝在管道上升處；
3、若管道落差超過5m時，在電磁流量計的下游應安裝排氣閥；
4、在開口排放管道時，電磁流量計應安裝在管道的較低處；
5、管道上的控制閥和切斷閥應安裝在電磁流量計的下游，而不應安裝在傳感器上游；
6、電磁流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處；

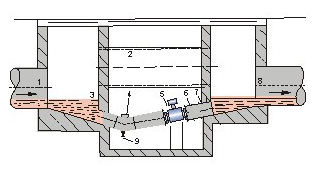

7、在測量井內安裝電磁流量計的方式；
