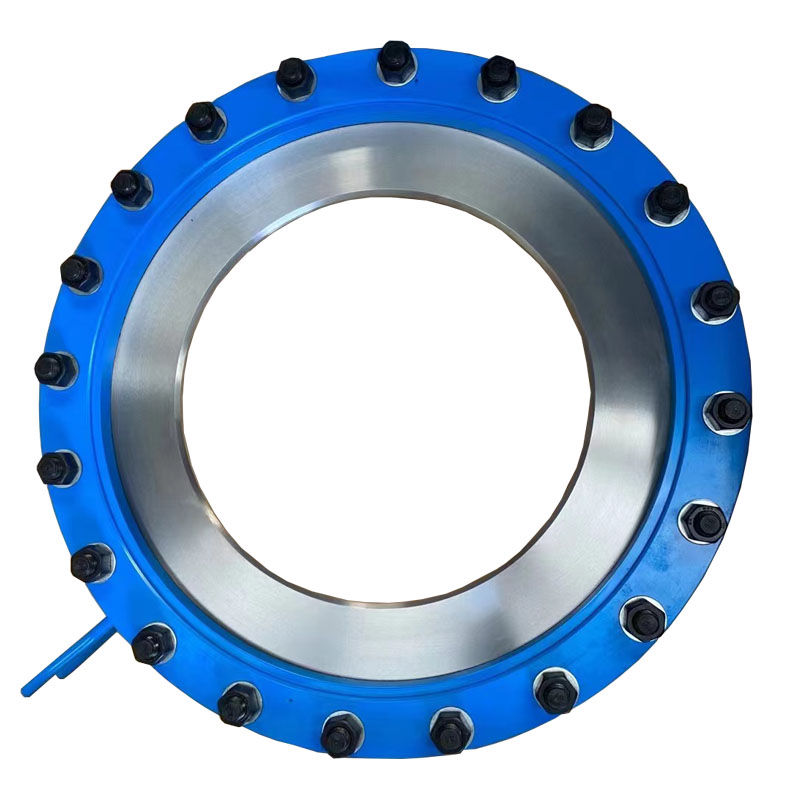

標準孔板流量計包括標準環室孔板，噴嘴等?？装辶髁坑?jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。
節流裝置又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體、蒸汽和液體的流量測量。結構簡單，維修方便，性能穩定。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以標準孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
標準孔板流量計產品特點：
1、孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2、孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
3、標準型節流裝置無須實流校準，即可投用。
4、一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
5、精度高，完善的自診斷功能
6、量程可自編程調整。
7、可同時顯示累計流量、瞬時流量、壓力、溫度。
8、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
9、配有多種通訊接口
標準孔板流量計技術參數：
| 性能 | 技術參數 |
| 口 徑 | DN50 ~ DN1000mm |
| 精 度 | ±1.5%、±1%（需定制） |
| 耐壓范圍 | PN≤42Mpa |
| 安裝要求 | 前直管段≥5DN，后直管段≥1DN |
| 傳感器材質 | 不銹鋼 |
| 介質溫度 | -30℃~+400℃ -30℃~+550（特制） |
| 環境溫度 | -30℃~+60℃ |
| 相對濕度 | 5%~90% |
| 工作電源 | 220VAC、24VDC |
| 信號輸出 | 4~20mA輸出 |
| 通訊輸出 | RS485、HART協議 |
標準孔板流量計選型：
（1）被測流體是那種介質，液體氣體還是蒸汽？是干凈的還是臟污的，耐腐蝕還是不耐腐蝕，
（2）被測流體壓力，溫度界限，密度，粘度等參數，是否脈動流等情況。
（3）檢測件安裝條件，如管道內徑準確值，直管段長度，阻流件類型，
（4）儀表性能要求，如精確度，范圍度，重復性等。
標準孔板流量計的安裝要求：
1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心,不同心度不得超過0.002D/β。
2、孔板的正負壓方向,上下游取壓法蘭應與介質流向相符,取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3、節流裝置與管道連接時,焊接處端面與管道軸線的不垂直度不得大于1°,焊接后內部焊縫應加工處理,使其光滑,無焊巴和焊渣。
4、D-D/2取壓是成套供貨,法蘭連接可直接安裝
5、可選帶上、下游直管段。
6、取壓法蘭與管道焊接前,應先將管道上的取壓孔鉆好,其直徑與取壓法蘭上的取壓孔徑相同,焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
