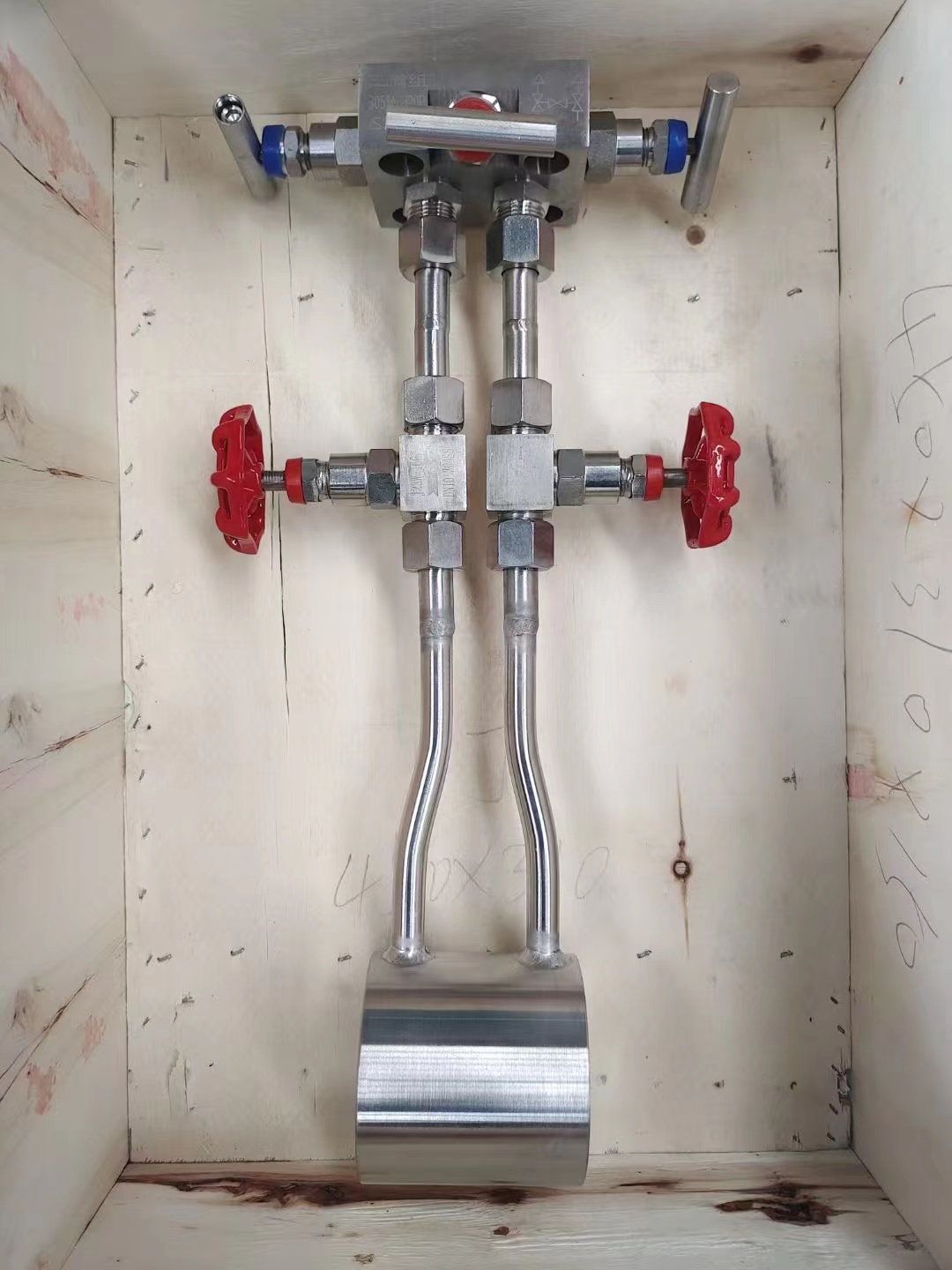

開封大躍孔板流量計廠家定制內藏孔板流量計，質檢介質結束裝箱發貨。

       內藏孔板流量計也稱為小孔孔板流量計是差壓式流量計的一種,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點。

       內藏孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

       內藏孔板流量計的特點：

      （1）內藏孔板、小孔板流量計是差壓流量計往微小流量方向的延伸，彌補了標準差壓流量計不能測量微小流量的不足。

      （2）內藏孔板、小孔板流量計，結構簡單，維修方便，可靠性高，性能穩定，抗干擾能力強，耐振性好，耐腐蝕問題容易解決，壓力損失小，變更量程方便，可測流量范圍極其寬廣，量程比可達10∶1。

     （3）內藏孔板、小孔板流量計，必須經過實流標定才能保證準確度。由于流量微小，標定用的設備容易解決。

     （4）由于一體化的結構設計，使一個流量測量系統中所包含的各臺儀表在制造廠完成組裝并標定，從而使工程設計得以簡化，系統精度得到保證。

     （5）由于流量微小，可借助工藝管道上的閥門或儀表專業設置的校驗口，在使用現場實現流量示值的校準、比對，從而判斷流量計是否準確。校準的方法符合有關計量檢定規程。經現場驗證，測量黏度高達12mPa·s的高黏度流體時，也能做到很準確。部分儀表與尚未拆除的浮子流量計比對，其示值與經過密度換算的浮子流量計示值基本相符，得到工藝專業的好評。

     （6）由于這種流量計的固有特點，使其在制藥等精細化工行業、化工小試裝置以及輕工行業的添加劑計量中，得到廣泛使用。

       內藏孔板流量計的結構

       所謂內藏孔板流量計就是差壓裝置與差壓變送器合為一體，只適用于DN15和DN20管道。這種結構的一個顯著的缺陷是孔板開孔直徑的加工精度難以控制，此開孔深藏在深孔之中。由于這個原因，在做實流標定時，往往會發現滿刻度對應的差壓值與設計計算結果相差較多。為了解決這個問題，將孔板開孔移到便于加工的地方，于是就誕生了小孔板差壓裝置。

       小孔板流量計的結構其實與法蘭取壓標準孔板流量計相同，只是公稱通徑比50mm小一些?？装灏礃?biāo)準孔板的要求加工，孔板開孔直徑得到精確控制，因此測量范圍相同的多臺小孔板流量計，具有很好的一致性。三閥組用途是流量計校零時便于操作，但在實際應用中，有時也被省掉了，這主要是下面的三個原因：

       ① 差壓裝置中的節流件、法蘭、管件、導壓管、閥門等，都要與強腐蝕介質接觸，都要用特殊材質制成，不僅價格高而且制造麻煩。省去根部閥和三閥組可減少很多麻煩。

       ② 配置根部閥的目的之一是維修差壓變送器方便些，但是現在市場上購置的優質變送器，可靠性非常高，并不需要經常維修。

       ③ 配置根部閥和三閥組的另一個目的是變送器校零，由于微小流量的特殊性，一般允許工藝管道上的閥門短時關閉，這時可對流量計零點進行調校，但需與工藝專業配合好，以免造成影響。

       壓力變送器和溫度傳感器安裝方法的改進在測量氣體流量時，一般需要配置壓力變送器和溫度傳感器進行溫度壓力補償。其中壓力變送器通過特殊設計的管接頭安裝在差壓變送器正壓室的排氣口上。溫度傳感器選用鎧裝鉑熱電阻，用管外夾裝的方法固定。從而避開管徑太細，溫度傳感器安裝困難的問題。安裝完畢用絕熱材料保溫。

       內藏孔板流量計選型原則：

       儀表工程師們對標準差壓流量計大多是很熟悉的，其實內藏孔板、小孔板流量計是縮小版的差壓流量計，用戶需提供儀表使用條件和具體要求，包括：

      （1）流體溫度、壓力、流量操作條件，含流量范圍、常用流量。

      （2）流體物性數據：含氣體（液體）組成、密度、黏度等。

      （3）管道規格、材質及與儀表的連接方式、法蘭標準等。

      （4）流體流動方向和允許壓力損失。

      （5）防爆、防凍、防凝固、防結晶、防腐蝕等要求。

      （6）其他需要說明的事項。
