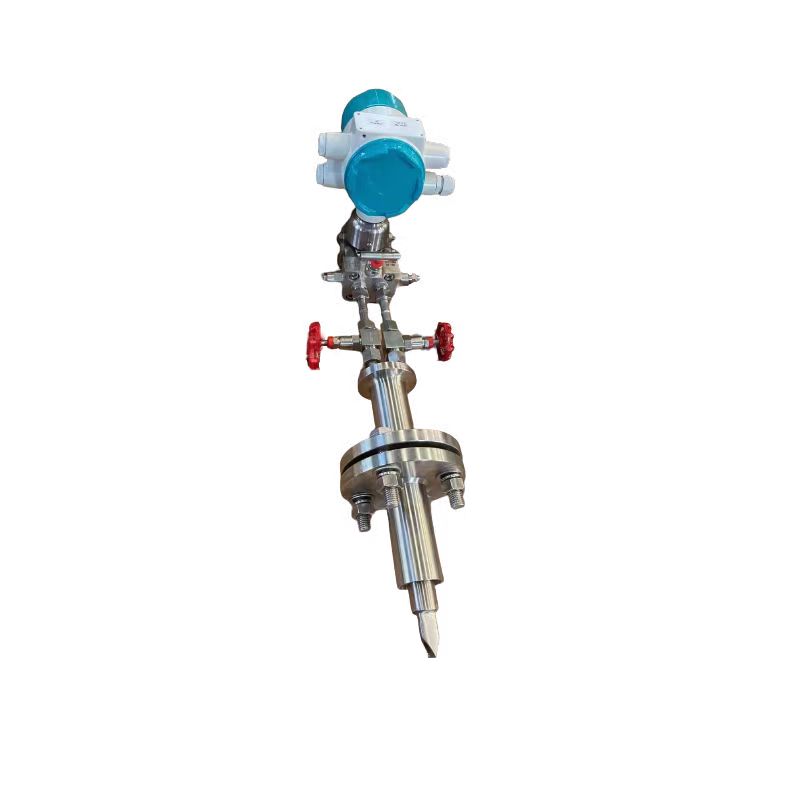

一、畢托巴流量計的組成結構

　　畢托巴流量計由一次測量原件寬量程傳感器、高精度差壓變送器、流量積算儀組成；作為流量測量的傳感器配合差壓變送器測出壓力差，將差壓信號轉換成4~20mA標準電信號，引入流量計或直接將其轉換為數字信號，顯示差壓、壓力、溫度、瞬時流量、累積流量等參數。畢托巴流量計各部件功能如下：

　　1、寬量程傳感器：用來提取管道內流體流動產生的差壓。通過管道直徑定制，通過接口法蘭連接到管道。有兩個壓力連接接口，與傳感器連接體上標有“H”的一方為總壓接口，標有“L”的一方為靜壓接口；

　　2、一次截止閥：安裝了傳感器的總壓力端口和靜壓端口之一。安裝此閥門的目的是為了在必要時隔離傳感器和儀表，以便在現場進行校準。所選閥門的壓力公差必須與介質的壓力相當；

　　3、差壓變送器：傳送測得的總壓與靜壓之差球閥填料連接裝置1套，實現在線安裝；

　　4、三閥組：調節差壓變送器的零點，使差壓變送器的正、負壓室的壓力相同；

　　5、流量積算儀/計算機：配有的二次表為特質專用流量積算儀，同時具有RS485/RS232通訊接口，4~20mA流量輸出，信號傳輸?shù)街骺厥?，配備接線箱，箱內配有電源開關和接線端子，箱體防爆，IP44；

　　6、溫度壓力變送器：做溫度壓力補償。

　　二、畢托巴流量計的安裝注意事項

　　1、選擇直管段足夠位置并開孔；

　　2、開孔完成后，焊接基座并在插入管道前檢查傳感器的插入尺寸；

　　3、填料函密封裝置與球閥連接鎖緊，取四個石墨環裝入填料函內，將傳感器插入填料函內，打開球閥，將傳感器插入球閥中心至管道中心；

　　4、安裝差壓變送器前，應按順序打開截止閥，再徹底清理管道內焊渣和污物；

　　5、連接差壓變送器及連接導壓管；

　　6、連接壓力變送器，熱電阻溫度計等儀表信號線到流量積算儀或DCS系統控制柜。
