非滿管電磁流量計是一種新型的流量測量儀器，特別適用于測量非滿管或部分充滿的流體流量，如市政雨水、廢水、污水等。其測量不滿管管道流量的實現方式，主要基于以下幾點：

    一、非滿管電磁流量計工作原理

    非滿管電磁流量計主要基于法拉第電磁感應原理來工作。當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由檢測電極檢出。數值大小與流量成正比例，其關系式可以表示為：E=KBVD，其中E為感應電勢，K為與磁場分布及軸向長度有關的系數，B為磁感應強度，V為導電液體平均流速，D為電極間距（測量管內直徑）。

    二、非滿管電磁流量計結構設計

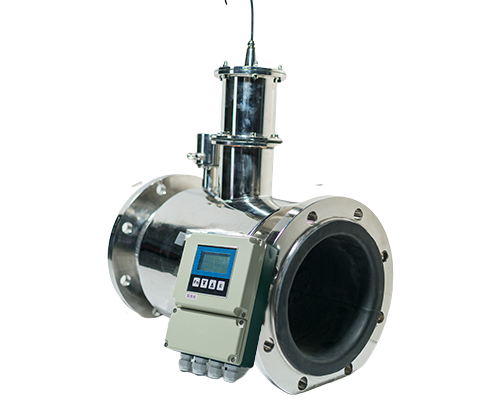

    非滿管電磁流量計通常由流速傳感器、水位傳感器和流量顯示儀組成。

    流速傳感器：用于測量管道中流體的流速。它通過檢測流體切割磁力線產生的感應電勢來計算流速。

    水位傳感器：用于測量液位高度。非滿管狀態下，測量管內流體流速分布不對稱，導致權重函數的分布和液位有關，所以測量液位是計算流量的關鍵。常見的液位測量方式有超聲波液位計和電容式傳感器等。超聲波液位計通過發射超聲波并接收反射回來的信號來計算液位高度；而電容式傳感器則是利用流體作為電容器的一個組成部分，通過測量電容值的變化來計算液位高度。

    流量顯示儀：用于顯示和記錄測量結果，包括瞬時流量、流速、累積流量等測量參數。用戶只需輸入圓形管道的內徑或方形管道的寬度，非滿管流量計即可自動計算出管道內的流量。

    三、不滿管的測量過程

    流速測量：當流體流過流量計時，流速傳感器檢測到流體切割磁力線產生的感應電勢，并將其轉換為流速信號。

    液位測量：水位傳感器測量管道內的液位高度，并將其轉換為液位信號。

    流量計算：根據流速信號和液位信號，非滿管電磁流量計通過面積速度法計算得到流量。即先根據液位高度計算出流體的截面面積，再結合流速計算出流量。

    四、注意事項

    維護工作量：非滿管電磁流量計維護工作量通常較小，但考慮到污水可能會在傳感器內壁附著形成積聚層，對傳感器電導率產生影響，因此需要定期清潔維護。然而由于傳感器位于管道內部，不易進行人工清潔維護，所以該流量計一般適用于流速大于3m/s的管道，以減輕污染物附著沉積的現象。

    安裝要求：非滿管電磁流量計需要專用的儀表井以方便儀表的安裝與維護。同時，在安裝時應確保流速傳感器和水位傳感器的位置準確，以保證測量結果的準確性。

    綜上所述，非滿管電磁流量計通過流速傳感器和水位傳感器的協同工作，實現了對非滿管管道流量的準確測量。
