旋進旋渦流量計的測量原理:在渦流發生器的作用下，進入流量計的氣體產生渦流，在文丘里管內打旋，在收縮段突然節流，加速渦流；當渦流突然進入擴散段時，由于壓力的變化，渦流反向向前運動；在進動區域，該信號的頻率與流量成正比。該頻率信號由流量傳感器的壓電傳感器檢測，并與固定在流量計外殼上的溫度傳感器和壓力傳感器檢測的溫度和壓力信號一起送至流量計算機進行處理。之后顯示天然氣的溫度和壓力以及標準狀態(20℃，101.325kPa)下的體積流量。適用于測量管道氣、天然氣、LNG壓縮天然氣、過熱蒸汽等高速低密度流體。

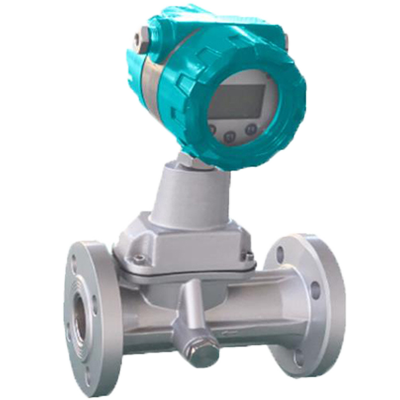

旋進旋渦流量計由以下七個基本部件組成：
1、旋渦發生體:用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的旋渦流。
2、殼體:本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
3、智能流量計積算儀:由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4、溫度傳感器:以Pt100/pt1000鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5、壓力傳感器:以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6、壓電晶體傳感器:安裝在靠近殼體擴張段的喉部，可檢測出旋渦進動的頻率信號。
7、消旋器:固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
旋進旋渦流量計是流體通過螺旋型導流葉片并經類似文丘利管結構，使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，計量穩定，精度高。廣泛適用于氧氣、天然氣、輕烴氣體等氣體的計量。
智能旋進旋渦流量計具有以下特點:
(1)量程比≥1:15，電路采用表面貼裝技術，結構緊湊。液晶屏顯示標準體積流量、總體積、溫度、壓力和電池容量，顯示清晰直觀，讀數方便。
(2)采用微功耗、高功耗技術，內外電源均可使用，內置電池可連續使用五年。整機功耗低，具有防爆功能，可用于油氣集輸站場。
(3)采用高性能微處理器和現代濾波技術，軟件功能強大，性能好；具有485通訊和(4~20ma)模擬及脈沖信號輸出，便于集中控制和自動管理。
(4)采用獨特的雙傳感器和電路處理技術，有效解決了壓力波動和機械振動對該型流量計的干擾，測量準確可靠。它集溫度、壓力、流量傳感器和流量計算機于一體，能自動跟蹤和修正被測氣體的溫度、壓力和壓縮因子，直接測量標準狀態下氣體的體積流量和總量。
(5)無機械運動部件，穩定性好，維護量少，對直管段要求低(前≥5DN，后≥3DN)。
(6)在運行維護滿足安裝技術要求的情況下，基本上不需要維護，因此流量計應盡量避免振動、強磁場、以及伴隨的流量擾動元件(如壓縮機、分離器、調壓閥、大小頭、管匯、彎頭等)的影響。)，且測量介質應盡可能為純單相流體。
7．表頭可180度隨意旋轉，安裝方便。
智能旋進旋渦流量計技術參數：
| 性能 | 技術參數 |
| 管道口徑 | 20、25、32、40、50、65、80、100、150、200 |
| 精確度 | ±1.5% |
| 執行標準 | 國家檢定規程JJG198-94 |
| 安裝要求 | 前直管段≥5DN，后直管段≥1DN |
| 儀表材質 | 鋁合金、不銹鋼（可選） |
| 介質溫度 | -20~+80℃ |
| 環境溫度 | -30~+60℃ |
| 相對濕度 | 5%~95% |
| 工作電源 | 24VDC ± 15% |
| 信號輸出 | 脈沖輸出、4~20mA輸出 |
| 通訊輸出 | RS485、HART協議 |
| 防護等級 | IP65 |
智能旋進旋渦流量計選型：
01 、用戶在選型時，應根據管道公稱壓力、介質更高壓力、介質溫度、介質組分情況,流量范圍及信號輸出要求合理選擇流量計的型號規格
02 、為使流量計的使用性能更好,流量計的使用范圍在大流量的20%~80%范圍內比較合適
03 、流量計出廠時的標準輸出配置是：具有工況脈沖信號輸出(三線制)、標準流量信號輸出或RS485通訊輸出若要求有其它輸出功能時，請?jiān)谟嗀洉r(shí)說
04 、選型實例已知某一根氣管線的實際工作壓力為(表壓)0.8MPa-1.2MPa、介質溫度范圍為-5て-+40C,供氣量為3000~10000m/h(標況流量)，在不考慮天然氣組分的情況下，要求確定流量計的規格型號
旋進旋渦流量計的安裝：
1、旋進旋渦流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
2、對于新安裝或檢修后的管道必須進行清掃，去除管道中的雜物后方能安裝流量計。
3、旋進旋渦流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所。
4、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
5、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計的使用壽命。
6、旋進旋渦流量計可任意角度安裝，流體方向應與流量計上流向標識一致。
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂。
8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
10、為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥3DN、后≥1DN的直管段。
