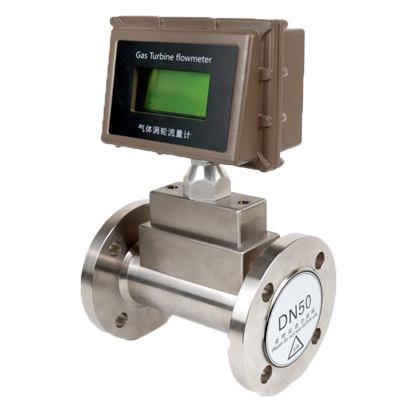

氣體渦輪流量計是一種用于氣體流量測量的精密計量儀器，該產品是我公司結合自身產品精心研發而成的，它具有壓力損失小，準確度高、始動流量低，抗振與抗脈動流性能好，量程比寬等特點。使得流量計成為一種能準確計量氣體累積量的商業貿易計量儀表。
當氣流進入流量計時，首先通過特殊結構的前導流體加速。在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理，直接顯示出標準的瞬時體積流量和體積總量。
本系列流量計考慮到氣體的可壓縮性，體積量與介質的溫度，壓力密切相關，因而增加了溫度、壓力傳感器，跟蹤介質的溫度和壓力變化，將工況流量直接轉換成標準狀態下的流量，保證了計量的準確性。氣體渦輪流量計可廣泛用于石油、化工、電力、工業用鍋爐等燃氣計量和燃氣調壓站，輸配氣管網天然氣、城市天然氣計量等領域。
氣體渦輪流量計優勢特點：
1、優質鋁合金渦輪，具有更高的穩流和耐腐蝕作用；
2、專用儀表軸承，摩擦阻力小，密封性好，使用壽命長；
3、計量室與通氣室隔絕，保證了儀表的安全性；
4、智能型流量計集微處理器、溫度、壓力傳感器于一體，直接測量被測氣體的流量、溫度和壓力，并自動進行流量跟蹤補償和壓縮因子修正運算，顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量，可實時查詢溫度壓力數值；
5、流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h；
6、儀表具有脈沖信號、模擬信號輸出，以及RS485通訊接口，采用專用MODEM，可通過電話網絡直接與客戶的遠程集抄系統相連，實現計算機數據的集中采集和實時管理；
7、智能化儀表系數多點非線性修正；
8、內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀；
9、專用液晶顯示屏，讀數直觀方便。智能型流量計可同時顯示標況累積流量、標況瞬時流量以及介質的溫度、壓力等參數；
10、系統低功耗工作，可采用鋰電池供電，也可外接電源；
11、具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部數據可**性保存；
12、可與IC卡預付費系統配套使用，便于貿易結算。
氣體渦輪流量計技術參數：
| 性能 | 技術參數 |
| 儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接； |
| 精度等級 | ±1%R |
| 量程比 | 1：10、1：20、1：30 |
| 顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量 溫度、壓力、時間、日期、電池電量 |
| 儀表材質 | 表體：304不銹鋼,鑄鋁材質；葉輪：防腐ABS或高質鋁合金；顯示器：鑄鋁； |
| 介質溫度 | -10℃～+100℃ |
| 環境條件 | 介質溫度：-10℃～+100℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 通訊信號 | 三線制脈沖，三線制4-20mA、RS485協議、IC卡信號 |
| 供電電源 | 內置鋰電池、外供24VDC雙供電 |
| 傳輸距離 | ≤1000m |
| 防護等級 | IP65 |
氣體渦輪流量計的正確選型
1、精確度等級：一般來說，選用渦輪流量計主要是看中其高精確度，但是流量計準確度愈高，對現場使用條件的變化就愈敏感，所以，對儀表精確度的選擇要慎重，應從經濟角度考慮。對于大口徑輸氣管線的貿易結算儀表，在儀表上多投入是合算的，而對于輸送量不大的場合選用中等精度水平的即可。
2、流量范圍：同上所述
3、氣體的密度：對氣體渦輪流量計，流體物性的影響主要是氣體密度，它對儀表系數的影響較大，且主要在低流量區域。若氣體密度變化頻繁，要對流量計的流量系數采取修正措施。
4、壓力損失：盡量選用壓力損失小的渦輪流量計。因為流體通過渦輪流量計的壓力損失愈小，則流體由輸入到輸出管道所消耗的能量就愈少，即所需的總動力將減少，由此可大大節約能源，降低輸送成本，提高利用率。
5、結構型式：
(1)內部結構宜選用反推式渦輪流量計。因為反推式結構在一定流量范圍內可使葉輪處于浮游狀態，軸向不存在接觸點，無端面摩擦和磨損，可延長軸承的使用壽命。
(2)按管道連接方式選型，流量計有水平和垂直安裝兩種方式，水平安裝與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接;小口徑和高壓管道選用螺紋連接;夾裝連接只適用于低壓中小管徑;垂直安裝只有螺紋連接。
(3)按環境條件選型，考慮溫度、濕度的影響。天然氣計量要選擇本安型防爆渦輪流量計。
6、軸承：渦輪流量計的軸承一般有碳化鎢、聚四氟乙烯、碳石墨三類材質。天然氣計量儀表軸承應選用碳化鎢材料。
以上是選型時要考慮的主要方面。由于渦輪流量計類型規格繁多，特別是不同的制造廠產品質量有差別，選型時應盡量搜集制造廠及產品的有關技術標準等資料，進行反復調查比較后再決定取舍。
氣體渦輪流量計安裝注意事項：
安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。
安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，注墨顯示正常，則流量計可安裝使用。
流量計安裝時法蘭恩還管道法蘭中間要加密封墊圈。
流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
流量計在安裝時前后均應加截止閥門。
法蘭盤連接處管道內徑處不應該有突起相連接。
流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
流量計應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所。
流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
流量計室外安裝時，上部應有遮蓋物，以防雨水進入和烈日暴曬影響流量計使用壽命。
流量計可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。
為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時必須關閉旁通管道閥門。
在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾動流動剖面。
采用外電源時，流量計必須有可靠接地，但不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的更高壓力（即鑒定證書上介質更大壓力），以免損壞壓力傳感器。
